電能是現代最常用的一種能源，可以說我們的生活、生產的方方面面均離不開電能，而電機是一種動力機械，其主要任務是進行能量的轉換，按照能量的轉換方式，電機主要可分為以下四種類型：

發電機——將機械轉換為電能；

電動機——將電能轉換為機械能；

變壓器——將一種等級的電壓與電流變?yōu)橥l率的喂種等級的電壓與電流；

控制電機——不以功率傳遞為主要職能，而是電工機械系統中起調節、放大和控制作用。

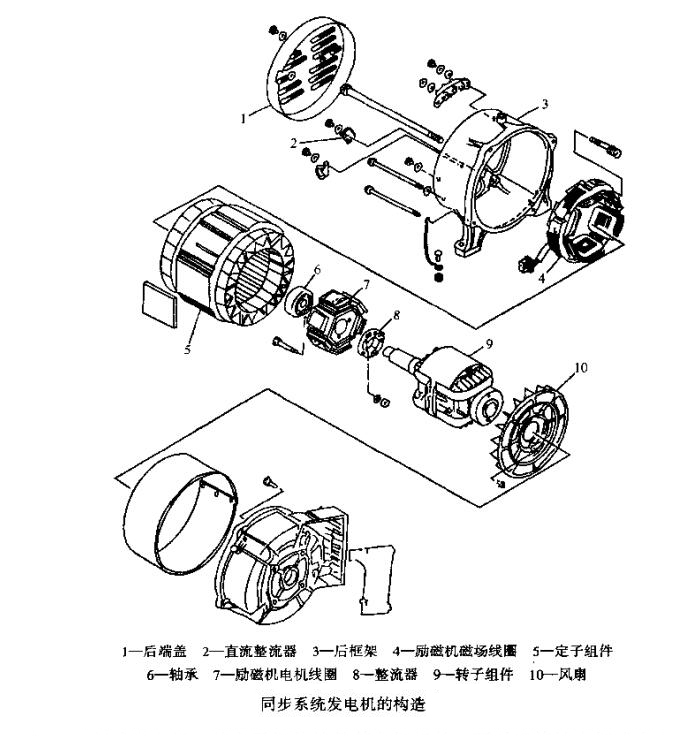

電機按照其發生或需要的電能的性質可分為直流電機和交流電機，交流電機除變壓器外，還可分為同步電機和異步電機。同步交流發電機通常由定子、轉子、端蓋、機殼及其他輔助裝置組成。

1、定子

同步交流發電機固定不動的部分，稱為定子，定子可以是電樞，也可以是磁極，電樞通常用電樞鐵芯（或定子鐵芯）和電樞繞組等組成。

2、電樞鐵芯

電樞鐵芯用導磁良好且彼此絕緣的薄硅鋼片疊壓而成，既構成發電機的部分磁路，又可減小鐵芯的渦流損耗，電樞硅鋼片的內沿中央制有均勻的開口。旋轉磁極式發電機，其定子組件就是其電樞組件。而對于旋轉電樞式發電機來說，其定子組件為磁極及其勵磁繞組等組成的磁極組件。

3、電樞繞組

電樞繞組由高強度漆包線繞制而成，按照設計規律安放在電樞槽內并正確地連接起來，構成完整的單相或三相電樞繞組，用以產生交流電動勢，向負載輸出電能。

電樞繞組的形式很多，區分方法不同，其名稱也不同。按層數區分，有單層繞組和雙層繞組;按繞組元件排列方法區分，有同心(螺形)繞組、疊式繞組和波式繞組;按繞組元件節距區分，有整距式繞組、短距式繞組和長距式繞組。

小功率單相或三相汽油發電機，多數采用同心式分布繞組，個別機型采用集中式繞組。大、中功率的同步交流發電機采用疊繞式繞組。同步交流發電機通常采用短距分布式繞組，這種結構不僅工藝合理、節省銅導線，而且可能改善交流電動勢的波形，使之接近于正弦波。

4、轉子

發電機的旋轉部分稱為轉子，轉子可以是發電機的磁極，也可以是發電機的電樞，旋轉磁極式同步交流發電機的轉子通常由磁極鐵芯、勵磁繞組、轉軸及附件組成。

以上是關于同步交流發電機的結構介紹，認真了解柴油發電機組的所有結構特征，有助于用戶更深刻的了解其工作原理，遇到故障時也有助于機組的拆檢，希望本篇內容對您有所幫助。
